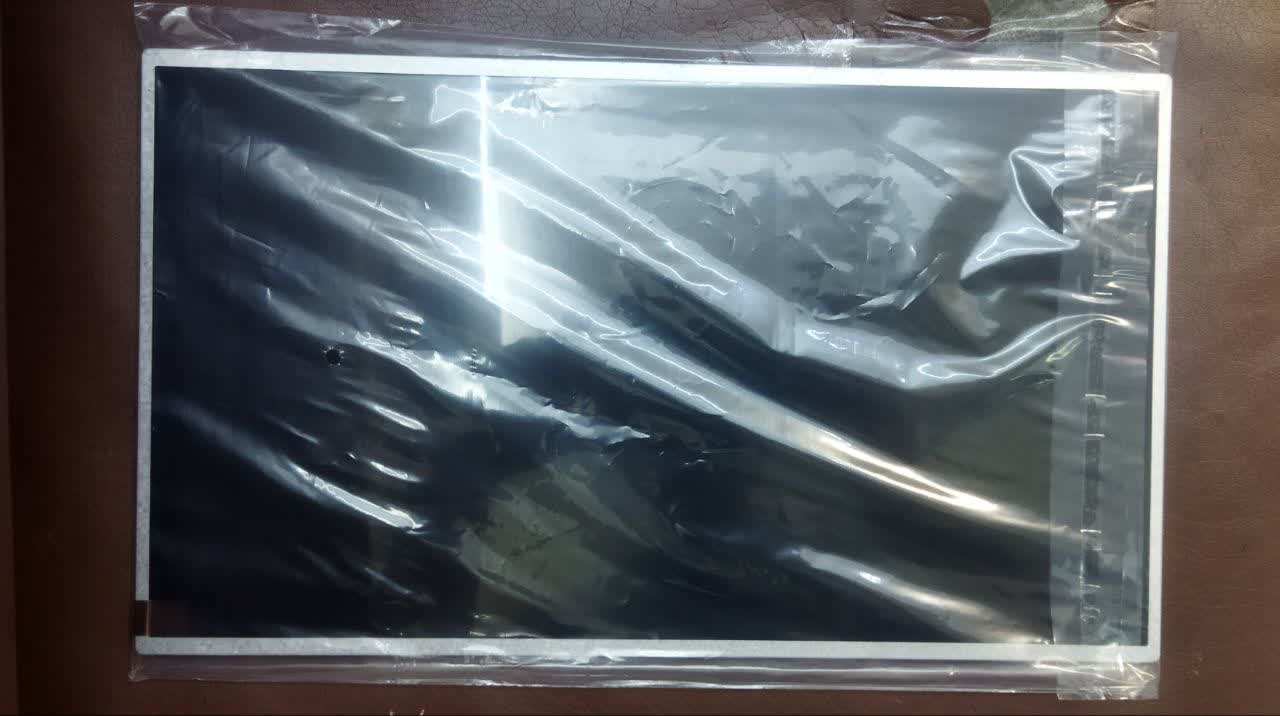

ال ای دی 40پین اچ دی نیو (براق) LG LP156WH4 TL A1

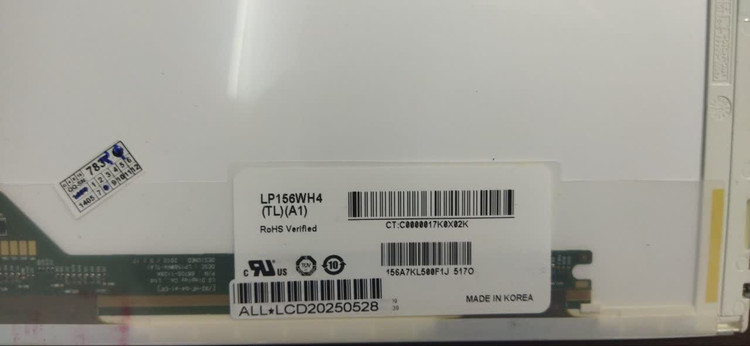

. مشخصات فنی LP156WH4 (TL)(A1)

پنل LP156WH4 (TL)(A1) خصوصیات زیر را دارد:

• اندازه: ۱۵٫۶ اینچ (39.62 سانتی‌متر) touchandscreen.de+2psaparts.eu+2

• رزولوشن: 1366 × 768 پیکسل (WXGA HD) psaparts.eu+2touchandscreen.de+2

• نوع پنل: TN (Twisted Nematic) touchandscreen.de

• نرخ بازخوانی (Refresh Rate): ۶۰ هرتز touchandscreen.de+1

• نور پس‌زمینه: LED سفید (White LED) touchandscreen.de

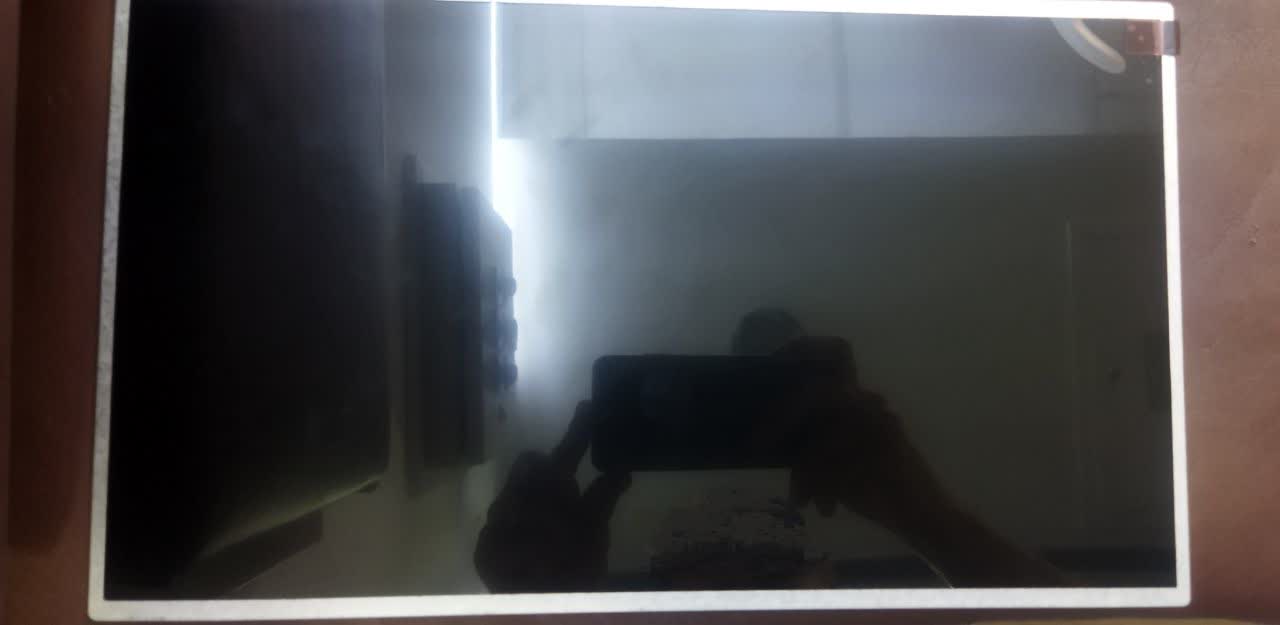

• سطح پنل: Glossy (براق) بر اساس بعضی منابع. touchandscreen.de

• تعداد پین‌های اتصال: ۴۰ پین (کانکتور LVDS) xn--b-ware-gnstig-3ob.de+1

• محل کانکتور: پایین، سمت چپ (وقتی از پشت پنل نگاه می‌کنی) Smatano.de

• نسبت کنتراست: حدود ۴۰۰:۱ طبق اعلام برخی تامین‌کنندگان touchandscreen.de

• روشنایی (Brightness): در حدود ۲۲۰ cd/m² طبق اعلام بعضی فروشندگان. xn--b-ware-gnstig-3ob.de+1

• فضای رنگی: ممکن است ~75٪ sRGB (بسته به مدل و تامین‌کننده) توسط بعضی تأمین‌کنندگان بیان شده است. touchandscreen.de

• ابعاد پنل: عرض ~۳۵۹.۳ میلی‌متر، ارتفاع ~۲۰۹.۵ میلی‌متر، ضخامت پنل ~۵ میلی‌متر (بسته به تولیدکننده). psaparts.de

• وزن: بسته به مدل، حدود ۴۲۴ گرم در بعضی مشخصات ذکر شده است. psaparts.de

۲. مشکلات رایج (“ایرادها”) پنل LP156WH4 و نشانه‌شان

چند مشکل رایجی که ممکن است برای این مدل پنل به وجود بیاید:

1. نور پس‌زمینه (بکلایت) مرده یا کم‌نور

   • اگر پنل سالم باشد ولی تصویر خیلی کم‌نور باشد یا اصلاً نباشد (صفحه سیاه ولی صداهای بوت یا فعالیت سیستم وجود دارد)، احتمال زیاد LEDهای بکلایت معیوب شده‌اند یا کنترلر بکلایت مشکل دارد.

   • ممکن است سیم بکلایت قطع شده باشد یا کانکتور LVDS/BKL به درستی متصل نباشد.

2. پیکسل سوخته یا “نقطه مرده” (Dead Pixel)

   • در پنل‌های TN، پیکسل‌هایی ممکن است همیشه روشن یا خاموش بمانند. این نقطه‌ها روی تصویر قابل مشاهده‌اند، خصوصاً در زمینه‌ی سراسری.

   • این مشکل در تولیدات ارزان‌تر یا تعویض‌های بی‌کیفیت بیشتر دیده می‌شود.

3. فلکر (Flicker)

   • اگر تصویر نوسان داشته باشد (پرش نور یا چشمک زدن)، ممکن است مشکل از منبع تغذیه بکلایت (درایور LED) باشد یا کابل LVDS خراب/شل باشد.

   • در برخی موارد خرابی پنل یا مدار کنترل داخلی می‌تواند باعث فلکر شود.

4. اهتزاز تصویر یا تغییر رنگ

   • ممکن است کنتراست یا رنگ‌ها غیرطبیعی به نظر برسند، که این می‌تواند ناشی از خرابی پنل، آسیب فیزیکی به لایه LCD یا آسیب به کابل اتصال باشد.

5. شکستگی / ترک فیزیکی

   • ضربه یا فشار می‌تواند باعث ترک یا شکستگی لایه شیشه پنل شود که منجر به خطوط روی نمایشگر، لکه‌های سیاه یا کاملاً خراب شدن تصویر می‌شود.

۳. نحوه تعویض پنل LP156WH4 (TL)(A1)

در اینجا یک راهنمای مرحله‌به‌مرحله (ساده) برای تعویض این پنل در لپ‌تاپ را شرح می‌دم. این مراحل را می‌توانی در سایتت بنویسی به‌صورت آموزشی:

توجه مهم: اگر تجربه فنی ندارید، توصیه می‌شود کار را به تعمیرکار متخصص بسپارید چون پنل LCD و کابل‌ها حساس‌اند و آسیب ممکن است به بخش‌های دیگر لپ‌تاپ وارد شود.

ابزارهای لازم

• پیچ‌گوشتی فیلیپس خیلی ریز

• قاب‌کش (پِری تول) پلاستیکی (برای باز کردن فریم صفحه)

• دستبند ضد استاتیک (اختیاری ولی توصیه می‌شود)

• پارچه نرم یا حوله میکروفیبر برای قرار دادن قاب/پنل در جای تمیز

مراحل تعویض

1. خاموش کردن لپ‌تاپ و جدا کردن برق
   لپ‌تاپ را کاملاً خاموش کن، شارژر را جدا کن و درصورت امکان باتری را نیز جدا کن (اگر باتری قابل جدا شدن باشد).

2. باز کردن قاب جلویی (Bezel)

   • با قاب‌کش پلاستیکی، به آرامی لبه قاب جلویی صفحه را بلند کن.

   • معمولاً ابتدا پیچ‌هایی در زیر قاب محافظ وجود دارد (معمولاً زیر پادری‌ها یا نوار لاستیکی)؛ آن‌ها را باز کن.

   • بعد از باز شدن پیچ‌ها، قاب را با دقت جدا کن تا به پنل برسد.

3. باز کردن پنل فعلی

   • پس از جدا شدن قاب، پنل قدیمی را با پیچ‌های نگهدارنده (معمولاً در گوشه‌ها) باز کن.

   • کمی پنل را به جلو بیاور (به سمت کاربر) تا بتوانی کابل LVDS و کابل بکلایت را ببینی.

4. جدا کردن کابل‌ها

   • ابتدا کانکتور ۴۰ پین LVDS را با دقت جدا کن. این کانکتورها حساس‌اند؛ مطمئن باش که زاویه درست را رعایت می‌کنی.

   • سپس کابل بکلایت (LED) را جدا کن (ممکن است چند سیم باشد).

5. نصب پنل جدید

   • پنل جدید را با همان جهت پنل قبلی قرار بده (دقت کن که کانکتور پایین سمت چپ باشد، مطابق مدل).

   • کانکتور LVDS را به آرامی وصل کن، مطمئن شو که به درستی نشسته است.

   • کابل بکلایت را مجدداً متصل کن.

6. بستن پنل در جای خود

   • پنل را با پیچ‌هایی که باز کردی، دوباره محکم کن (اما بیش از حد محکم نکن چون ممکن است ترک بخورد).

   • قاب جلویی (Bezel) را سر جای خودش بگذار و پیچ‌ها را ببند. مطمئن شو که قاب کامل به لپ‌تاپ بازگشته و لبه‌ها بسته‌اند.

7. آزمایش

   • باتری را وصل کن (اگر جداشده) و لپ‌تاپ را روشن کن.

   • بررسی کن که تصویر نمایش داده شود و نور پس‌زمینه درست کار کند، هیچ فلکری نباشد و رنگ‌ها طبیعی به نظر برسند.

8. تنظیمات نهایی

   • در سیستم‌عامل (ویندوز، لینوکس، …) تنظیم رزولوشن را بررسی کن که روی 1366×768 باشد.

   • اگر نور صفحه قابل تنظیم است، با تنظیم نور (Brightness) مطمئن شو که پنل جدید به‌درستی پاسخ می‌دهد.

۴. نمونه پنل‌های جایگزین (برای خرید)

چند نمونه پنل سازگار با LP156WH4 (TL)(A1) که می‌تونی در سایت مرجع‌دهی کنی یا لینک بدی:

• 15.6″ LG LP156WH4 (TL)(A1) Glossy: پنل براق با رزولوشن 1366×768

• LP156WH4 (TL)(A1) A‑Grade Replacement: پنل درجه A، مناسب تعویض با کیفیت

• LP156WH4 (TL)(A1) Matte Panel: نسخه مات برای کاربرانی که براق را نمی‌پسندند

• LP156WH4 (TL)(A1) Gloss Replacement: گزینه اقتصادی برای تعویض سریع
